[TUTORIAL] - Trocando a Lampada da Chave da Lanterna/Farol

Faça você mesmo as instalações e manutenções em o seu Corsa.
Moderadores: WJUNIOR, MatheusM, Eduardo Lirani, Organizadores do Fórum
Responder
Avatar do usuário
Wilson
:: Administrador ::
Mensagens: 2538
Registrado em: Segunda-feira 03 2003f Novembro 2003 04:50:44 PM
Localização: São Paulo - SP
Modelo do veiculo: CORSA GSI 16V
Ano de fabricação: 1996
Contato:

Mensagem por Wilson »

Material necessário:
-Chave Philips;
-Chave de Fenda;
-Ferro de Solda;
-Estanho;
-Led 3mm;
-Resistor;

Como fazer:

1° - Force o Difusor do lado do motorista ao lado do Painel Principal além do final de sua rotação.
Imagem

2° - Solte os 4 parafusos de fixação da peça com uma chave philips;
Imagem

3° - Solte o soquete que está encaixado na parte traseira utilizando um Chave de Fenda sobre a trava indicada na foto de modo para o plug rotacionar para assim desencaixar.
Imagem

4° - Enfie a chave de fenda de modo a forçar a parte de trás da chave para sair das travas laterais da parte da frente, existem 6 travas, sendo 3 em cada lado, quando conseguir desencaixar abra devagar sobre uma mesa com a parte da frente virada para cima para evitar escapar alguma peça interna.
Imagem

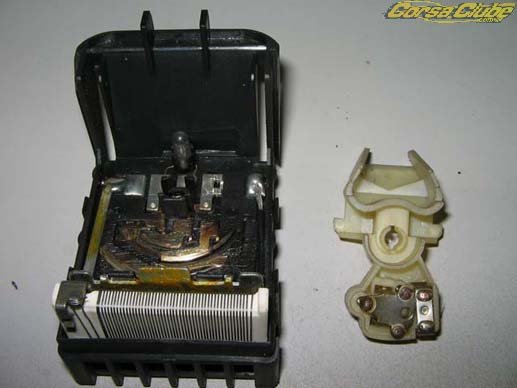

5° - Agora segure a peça branca e retire ela puxando com a parte de trás da chave da lanterna virada de ponta cabeça, pois atrás dessa peça existe contatos com molas... Assim evitando eles cairem... Puxe sobre uma mesa.
Imagem

Imagem

6° - E aqui está a lampada pedindo para ser trocada
Imagem

Para trocar por led você deve montado seguindo essa polaridade. Para o estanho pegar nas placas vc deve raspar com uma chave de fenda para a solda não dar mal contato a longo prazo.
Imagem

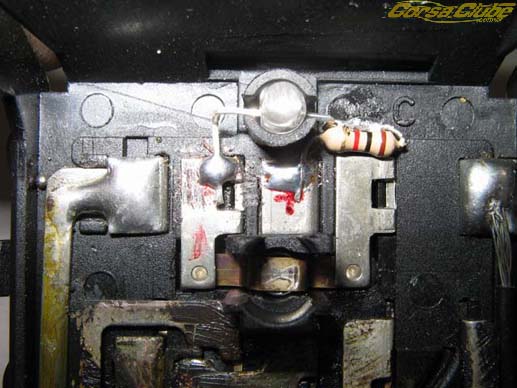

Aqui temos o led de 3mm já soldado com o resistor escolhido (Se quiser utilizar o mesmo usado no tutorial basta levar a seguencia de cores em uma loja de eletrônica)
Imagem

7° - Na montagem coloque a peça branca agora na parte da frente da chave da lanterna com a chave selecionada na posição do meio. Repare nessa foto no destaque do contato que está circulado em vermelho.
Imagem

Para fechar o botão monte ele com a parte da frente virada com a peça branca para cima e a parte de trás virada com os contatos para baixo, o unico cuidado que deve ser tomado cuidado é com o contato que está circulado na foto anterior, pois ele deve passar por cima da trilha do potenciometro de regulagem da luminosidade, repare na foto, essa é a posição correta do contato.
Imagem

E para encerrar o resultado final:
Imagem

Dica Fornecida por CaSouza70 - SP

Para Tirar a Chave da Lanterna da moldura onde fica o difusor sem ter que desmontar o painel completamente basta uma chave de fenda para enfia-la na abertura logo abaixo do botão para soltar uma trava e com o alicate puxar a peça.

Escrito e Feito por: Leonardo – SP
Retirado do Fórum em 21/01/07 - Clique aqui para ir ao tópico de discusão sobre o assunto.
Editado pela última vez por Wilson em Quarta-feira 10 2012f Outubro 2012 01:40:03 PM, em um total de 2 vezes.



Roger Freitas
:: Wind ::
Mensagens: 1
Registrado em: Terça-feira 27 2011f Setembro 2011 03:59:09 PM
Localização: São Paulo - SP
Modelo do veiculo: CORSA (DEMAIS)
Ano de fabricação: N/I

Mensagem por Roger Freitas »

legal a dica, cara!
Mas só tem como fazer se tiver resistor mesmo?


# O bom da vida é CORSEAR !

Corsa Sedan GL 1.6 8v

Dinhocorsa
:: Wind ::
Mensagens: 1
Registrado em: Domingo 15 2012f Janeiro 2012 10:20:48 AM
Localização: Duque de Caxias - RJ
Modelo do veiculo: CORSA (DEMAIS)
Ano de fabricação: N/I

Mensagem por Dinhocorsa »

se eu quiser por a lampada convencional ( não a de led), vou precisar do ferro de solda ?



Rferrerinha
:: Wind ::
Mensagens: 2
Registrado em: Quinta-feira 29 2011f Dezembro 2011 11:27:45 PM
Localização: Bragança Paulista - SP
Modelo do veiculo: CORSA (DEMAIS)
Ano de fabricação: N/I

Mensagem por Rferrerinha »

Nossa sofri pra consegui fazer einh... principalmente pra soldar... mas deu tudo certo, proximo passo Painel Central..

Vlw Wilson .. tuto show de bola!!!

Brasso...



sydo
:: Millennium ::
Mensagens: 111
Registrado em: Sábado 26 2011f Março 2011 03:37:23 PM
Localização: Araguari - MG
Modelo do veiculo: CORSA (DEMAIS)
Ano de fabricação: N/I

Mensagem por sydo »

Desculpa a ignorância, mas o em Corsa B 2002 acende esta lâmpada, a chave de acendimento não tem reostato.



Renatoflex
:: Wind ::
Mensagens: 2
Registrado em: Domingo 15 2012f Janeiro 2012 07:11:59 PM
Localização: Belo Horizonte - MG
Modelo do veiculo: CORSA (DEMAIS)
Ano de fabricação: N/I

Mensagem por Renatoflex »

Valeu !
otima explicacao.



souza058
:: Wind ::
Mensagens: 2
Registrado em: Terça-feira 20 2012f Março 2012 08:24:48 PM
Localização: Buritizeiro - MG
Modelo do veiculo: CORSA (DEMAIS)
Ano de fabricação: N/I

Mensagem por souza058 »

boa noite amigo pra usar led 3mm branco qual resistor que devo usar?



sydo
:: Millennium ::
Mensagens: 111
Registrado em: Sábado 26 2011f Março 2011 03:37:23 PM
Localização: Araguari - MG
Modelo do veiculo: CORSA (DEMAIS)
Ano de fabricação: N/I

Mensagem por sydo »

Desculpa a ignorância, mas o em Corsa B 2002 acende esta lâmpada, a chave de acendimento não tem reostato.
Não acende desde que comprei o carro, e gostaria de saber se há como fazer este tipo de instalação.
