iPad Mini no Painel.

[public-pervert]

Luan, o rádio vai ficar atrás da moldura do iPad. Eu vou fazer uma abertura nela ainda. Quando eu retirar o iPad, terei acesso ao rádio. Mais ou menos igual nesse video aqui: https://www.youtube.com/watch?v=gBf-XtPUfCU

[Cledman]

Mas o rádio vai servir mais apenas para a ligação do ipad mesmo né?
Tipo.. eu nunca nem vi de perto o aparelho, mas imagino que ele tenha player de música e tudo mais né?

A menos que vc queira escutar uma rádio e tal né?

[public-pervert]

Sim, Cledman. Ele tem player de música via pendrive, iPad/iPod/iPhone, Android, tem entrada auxiliar e rádio também. Ele é completo, só não tem leitor de CD. A idéia é usar o iPad quase que permanentemente, mas se eu precisar de algum outro recurso, posso retirar o tablet e usar o rádio normalmente com um pendrive, por exemplo

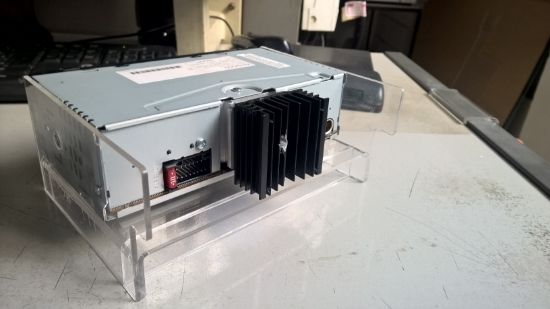

Fiz uns testes com o rádio. Deixei ele ligado por algum tempo tocando as musicas do iPad, e percebi que ele esquenta demais. Demais mesmo! A ponto de queimar o meu dedo ao encostar no dissipador que ele tem atrás. Então resolvi o problema instalando um dissipador parrudo por cima do existente. Agora não preciso me preocupar.

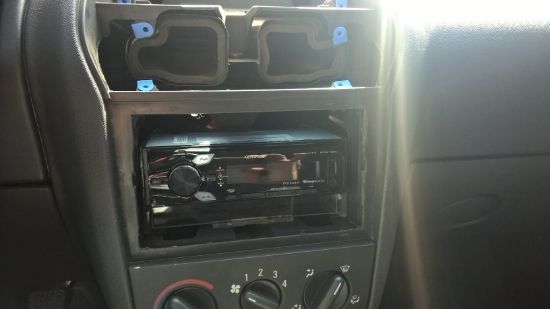

E já coloquei o rádio no lugar. Não dá pra ver na foto, mas o suporte recebeu borracha E.V.A por baixo e nas laterais para evitar vibração e está justíssmo no painel.



Ele ainda está solto pela parte de cima. Ainda é possível ergue-lo, por exemplo. O próximo passo é desenvolver alguma peça que seja rosqueada para empurrar o rádio para baixo, travando ele totalmente.

[Cledman]

Hum que legal!
Mas porque será que ele esquenta tanto?
É normal?

[public-pervert]

Não pode ser normal esquentar tanto. Estou até com medo de fechar ele no painel, porque esquenta a ponto de queimar a pele e o dissipador que coloquei não resolveu muito. Estava querendo terminar o projeto até nesse final de semana, mas vou ter que trabalhar mais nessa questão de resfriamento.

[Luan Pivotto]

Não pode ser normal esquentar tanto. Estou até com medo de fechar ele no painel, porque esquenta a ponto de queimar a pele e o dissipador que coloquei não resolveu muito. Estava querendo terminar o projeto até nesse final de semana, mas vou ter que trabalhar mais nessa questão de resfriamento.

Puxa uma mangueira dessas saidas de ar ahuhauhauhauha

[Cledman]

Cara... estranho isso hein?
Será que não ta tendo retorno de alguma coisa?
Até parece que o rádio virou uma resistência.

[public-pervert]

Problema de aquecimento resolvido, testado e aprovado rs..

Comecei por abrir o suporte na lateral onde ele tampava as entradas de ar do rádio



Diminui 1cm na profundidade do dissipador para acomodar um cooler de 5x5x1cm, cortei um alumínio de 1,2mm de espessura e estendi a área de aquecimento do dissipador para uma parte estratégica na parte de cima do rádio, para poder instalar outro cooler. Escolhi este lugar, pois tem uma pequena área livre para ventilar melhor. Coloquei conector para retirar sempre que preciso.



E finalmente pude colocar o rádio no lugar. Escolhi fazer um suporte que consiste em prender o rádio empurrando-o para baixo através de um parafuso sob uma base de acrílico. Precisei fazer um pequeno furo na parte interna do painel para passar o parafuso



Nesta aqui voce consegue ver o parafuso que segura o rádio, e a pequena área livre onde agora fica o segundo cooler



A moldura ganhou as travas que impedirão ela de se soltar, a não ser se a moldura dos difusores for retirada



Também já fiz a pequena abertura para passar o cabo lightning. Esses dois furos serão a única modificação no painel em si. Eles ficarão invisíveis se eu voltar a moldura e o rádio originais. Esse é um ponto essencial nesse mod, ser reversível.



Porém agora me deparei com um outro problema. Quando disse que eu tinha total controle das funções do iPad, estava enganado (testei muito brevemente) e não percebi que o iPad quando em modo dock, não oferece controle de volume, já que o áudio é inteiramente decodificado e amplificado no rádio. Sendo assim, é possível somente controlar o volume pelo rádio, que estará escondido atrás do iPad.

À princípio, estou com uma ideia de instalar um encoder "parasita" por fora do painel, mas ainda não sei se um encoder vai interferir no outro. Teoricamente deve funcionar. Se não funcionar, estou pensando em realojar o encoder original do rádio no lado de fora do painel, do lado do acendedor de cigarros pra ser mais preciso. Vamos ver no que vai dar.

[Cledman]

E não há como colocar o volume para ser controlado pelo volante, utilizando um harddisk?
Cara.. outra coisa que me surgiu agora: O ipad vai ficar sempre ligado, ou ele "apaga" a tela quando não estiver mexendo?

Seria legal se pudesse ficar sempre aceso, tipo com um relógio ou calendário ou até mesmo mostrando a rádio que está escutando e tal..

[Lucas Araujo]

Muito legal seu projeto, curti as modificações, e tudo muito bem feito!!

Mas lendo agora e vi o problema do volume, e se voce colocar um controle longa distancia?
Pode colocar o infravermelho dele escondido atras do ipad e controlar o som pelo controle.
